Im MKL (Kunsthaus) befinden sich alle Router auf der Needle. Verbunden sind diese mit dem Keller über die Netzwerkverkabelung des Kunsthauses.

Der Aufbau auf der Needle teilt sich in 3 Teile. Die meisten Router befinden sich am Masten am südlichsten Punkt der Needle. Ein Linksys WRT befindet sich in der Mitte wo auch das Glasfaserkabel und die Spannungsversorgung aus dem Dach kommt. Der dritte Standort befindet sich auf dem nördlichsten Befestigungsbügel. Dort ist die OSBridge zum Spektral montiert.

Alle Netzwerk und auch das Stromkabel enden in der unteren Elektrikerbox am Mast. Alle Netzwerkkabel sind auf ingesamt 2 Doppelnetzwerkdosen aufgelegt. In der Dose für den Router helsinki steckt ein selbstgebauter PoE Injector (auf der Router Seite wird ein Keystone verwendet um die Strom- und Datenleitungen zu trennen). Auch die OSBridge wird über PoE versorgt. Netzwerktechnisch läuft es in der Elektrikerbox weiter bis zum PoE Adapter des Alix Boards von wo es zur Alu Box 1 weitergeht.

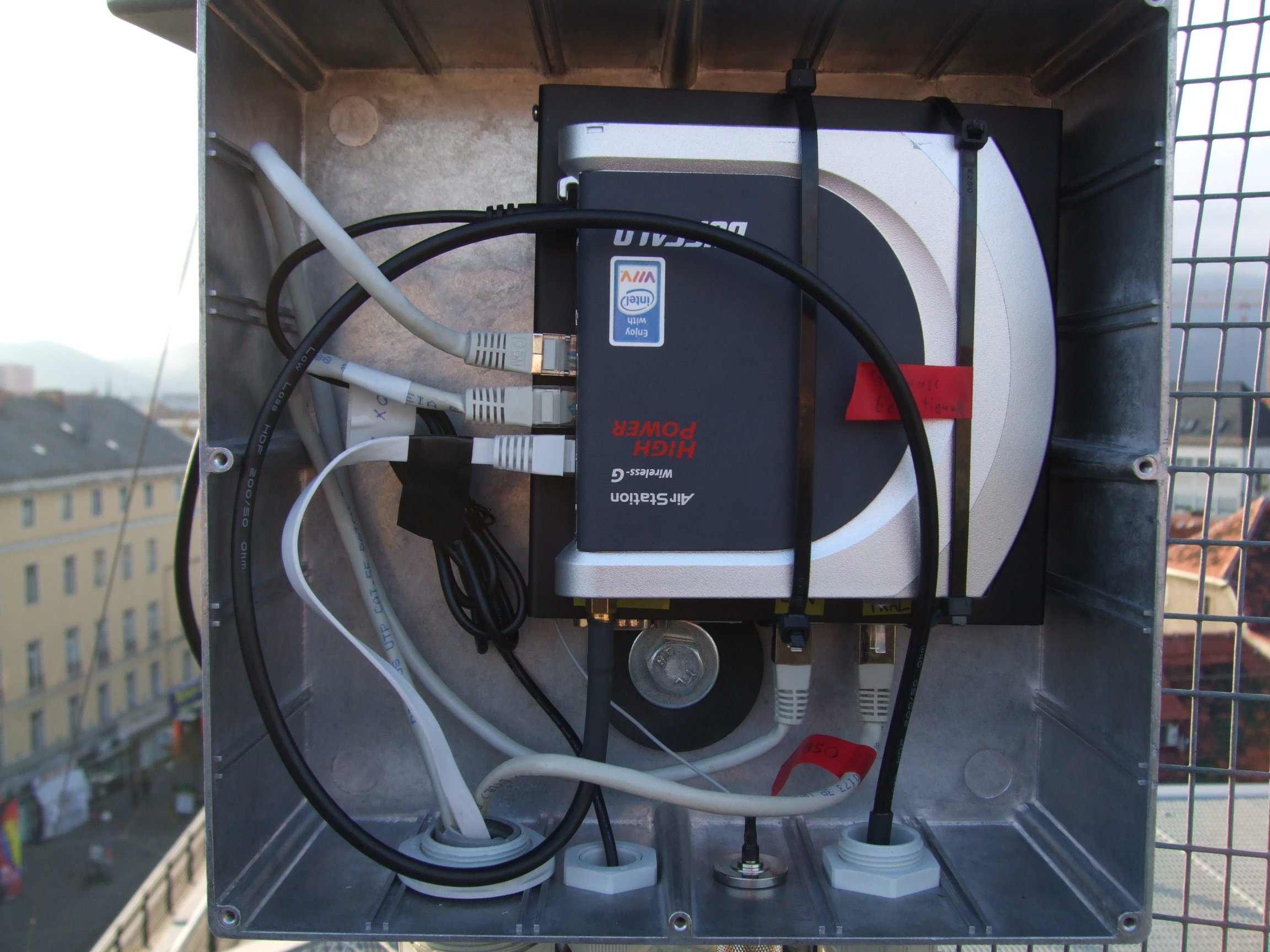

In der Alu Box 1 (die untere der beiden Boxen) befinden sich das Alix Board welches über das Netzwerkkabel der OSBridge über PoE versorgt wird und ausserdem ein Buffalo welcher an die Gitternetzantenne Richtung mg32 angeschlossen ist. Das Alix Board hängt mit einem weiteren Ethernet Port am Switch des Buffalo und die Mini PCI Wlan Karte hängt auf der 5GHz Gitterantenne Richtung Lazarettgasse 18. Am Switch des Buffalo hängt weiter das Kabel zur Mittelstation Richtung Keller und ein Netzwerkkabel zur Alu Box 2 welches durch die Elektrikerbox verläuft.

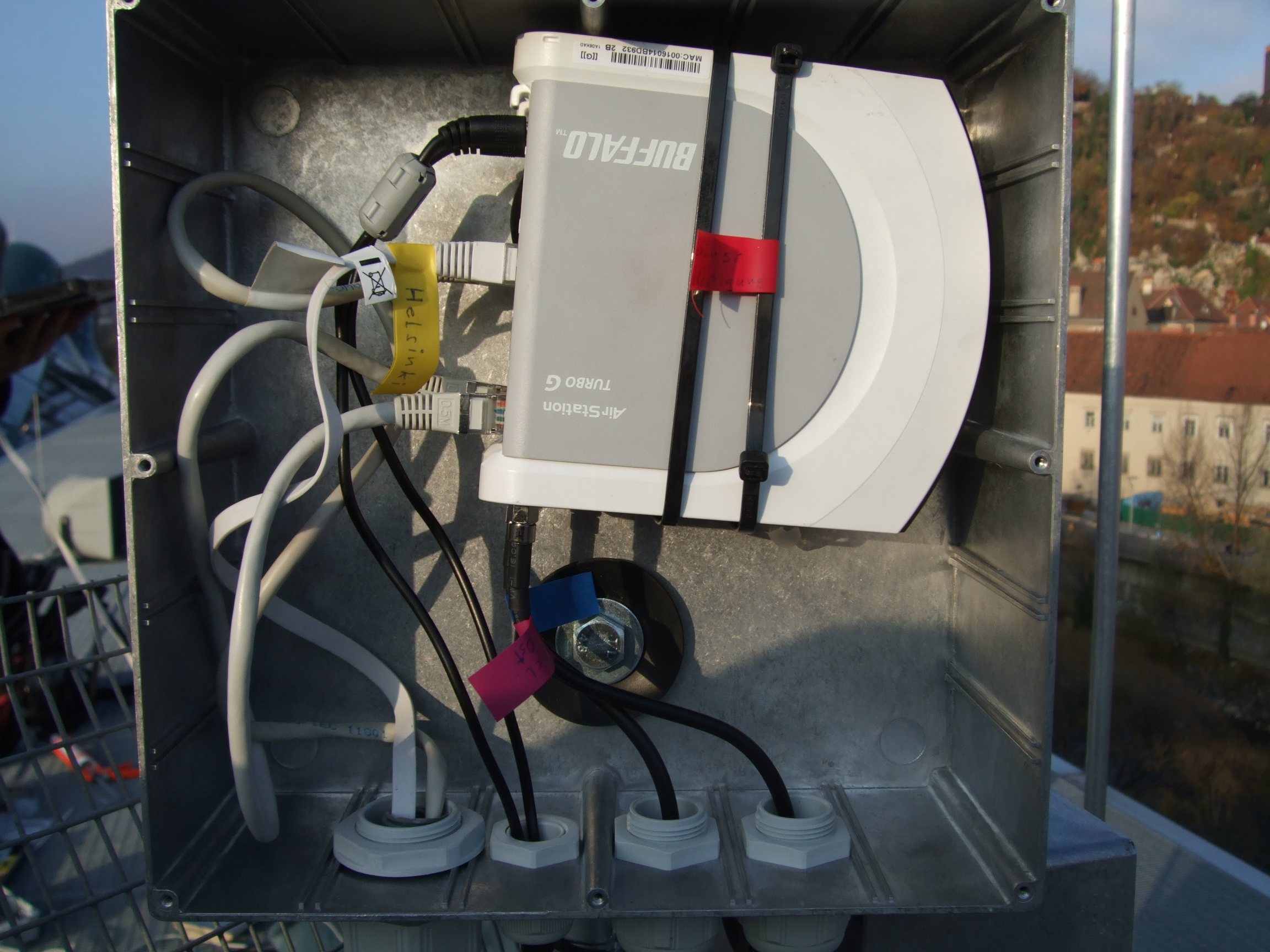

In Alu Box 2 befinden sich die beiden Buffalos die an die Panele Richtung Osten bzw Richtung Westen angschlossen sind. Am Switch des Routers ost hängt das Netzwerkabel für den Router helsinki und am Switch des Routers west hängt das Kabel zur Alu Box 1.

Sämtliche Netzteile befinden sich in der Elektriker Box ganz unten am Mast. Das Alix Board, der Router helsinki und die OSBridge werden wie erwähnt per PoE versogt und zu den 3 Buffalos verlaufen die Kabel der entsprechenden Netzteile direkt von der Elektrikerbox zu Alu Box 1 und 2. Ausserdem befindet sich in der Elektriker Box der 802.3af kompatible PoE Injector der den Medienkonverter in der Mittelstation versorgt.

• Bild: []
• Bild: []
• Bild: []
• Bild: []

Aus einem schwarzen Rohr im Dach kommt sowohl das Stromkabel als auch die beiden Glasfaserkabel und ein oranges Cat.5e Kabel. Jedes der beiden Glasfaserkabel enthält 2 Fasern (Multimode 50/125 OM3) die in einer eigenen Spleissbox an 4 LC Kupplungen enden. 2 Der Fasern gehen über ein Patchkabel zu unserem Medienkonverter (100Mbit SC-Stecker) der sich in einer kleinen Elektrikterbox befindet. In dieser Box befindet sich ausserdem eine Netzwerkdose von wo aus 2 Kabel zum Mast führen. Das orange Netzwerkkabel endet ebenfalls in der Elektrikerbox wird allerdings nicht verwendet.

Von der Doppelnetzwerkdose geht ein Kabel weiter zum nördlichen Befestigungsbügel und verbindet somit den Mast mit der OSBridge ( nicht standardkonformes PoE: keine anderen Geräte anstecken). Am zweiten Port der Netzwerkdose hängt ein 802.3af kompatibler PoE Splitter der den Medienkonverter versorgt und auch per Netzwerk mit dem Mast verbindet. Weiters läuft ein Netzwerkkabel vom Mast durch die Elektrikerbox und weiter zum Router helsinki (WRT54GL in einer Antennenbox). Das Kabel endet in der Antennenbox auf einem Keystone der auch die Spannungsführenden Leitungen von den Datenleitungen (selbstbau PoE) trennt.

Die OSBridge ist am rechten Ende des Befestigungsbügels montiert. Von dort läuft ein Cat5.e Kabel zur Mittelstation ( nicht standardkonformes PoE: keine anderen Geräte anstecken).

Das Kupferkabel und die Glasfasern verlaufen über das gebogene Rohr in das Needle Dach, von dort weiter zu dem Lüftungsschacht gegenüber des Feuerlöschers (auf der Aussenseite der Needle). Danach durch den Träger bis hin zur Decke des 3 Stockes und ist dort in einem kleinen Deckenschacht mit der Nummer 406/08 zu sehen. Von dort geht es weiter in den Deckenschacht mit der Nummer 406/07 und danach weiter in den Verteilerraum im 3. Stock wo sich auch ein Glasfaser-Verteiler des Kunsthauses befindet.

Im Keller befindet sich 1 Buffalo WHR-G54S. Dieser Router verbindet über dessen eingebauten Switch am LAN Port das Dach mit dem VLAN das uns von mur.at über die Leitnergasse bis zur TU (Steyerergasse 30) duchgeschalten wurde. Der Wan Port des Routers hängt in einem VLAN das uns ebenfalls von mur.at bis zu dem Knoten reinisch|https://manman.graz.funkfeuer.at/location/show/149|reinisch] über eine SHDSL Verbindung durchgeschaltet wurde. Ausserdem liegt neben dem Router ein Medienkonverter der das Dach mit dem Keller verbindet.
